Выбор радиатора отопления не заканчивается определением материала, мощности и размеров. Не менее важно правильно подобрать способ его подключения к системе отопления. От того, где расположены подающая и обратная трубы, зависит движение теплоносителя внутри отопительного прибора, равномерность его прогрева и фактическая теплоотдача.
Наиболее распространенные варианты — боковое и нижнее подключение радиатора. Оба способа широко применяются в современных системах отопления, но предназначены для разных условий монтажа. Боковая схема считается классическим решением и особенно распространена при стандартной разводке труб. Нижнее подключение чаще выбирают при скрытой прокладке коммуникаций, ремонте с минимальным количеством видимых труб и установке современных радиаторов соответствующей конструкции.
Однозначного «победителя» здесь нет: максимальная эффективность радиатора зависит от сочетания нескольких факторов — конструкции отопительного прибора, его длины и высоты, температуры теплоносителя, схемы системы отопления и правильности монтажа. Для одного помещения оптимальным окажется боковое подключение, а для другого — нижнее.
В этой статье разберем, чем отличается боковое подключение радиатора от нижнего, как каждая схема влияет на теплоотдачу, когда лучше использовать тот или иной вариант и какие ошибки при подключении приводят к недостаточному прогреву батареи.
Как работает подключение радиатора
Чтобы понять разницу между способами подключения, разберемся, что происходит внутри отопительного прибора.
Нагретый теплоноситель поступает в радиатор по подающей трубе. Внутри он распределяется по каналам, передает тепло металлическим элементам и постепенно остывает, после чего уходит в обратный трубопровод и возвращается к котлу или в центральную систему отопления.
Для эффективной работы важно, чтобы теплоноситель проходил через достаточную часть поверхности радиатора. Если схема подключения выбрана неправильно, горячая вода может двигаться по кратчайшему пути, и отдельные участки прибора будут прогреваться хуже.
Особенно заметно это на длинных радиаторах: чем больше расстояние между входом и выходом теплоносителя, тем важнее обеспечить равномерное распределение потока по всей площади прибора. Поэтому способ подключения нельзя рассматривать отдельно от конструкции и размеров радиатора — при изменении схемы подключения фактическая теплоотдача может отличаться от номинальной, указанной производителем.
Боковое подключение радиатора

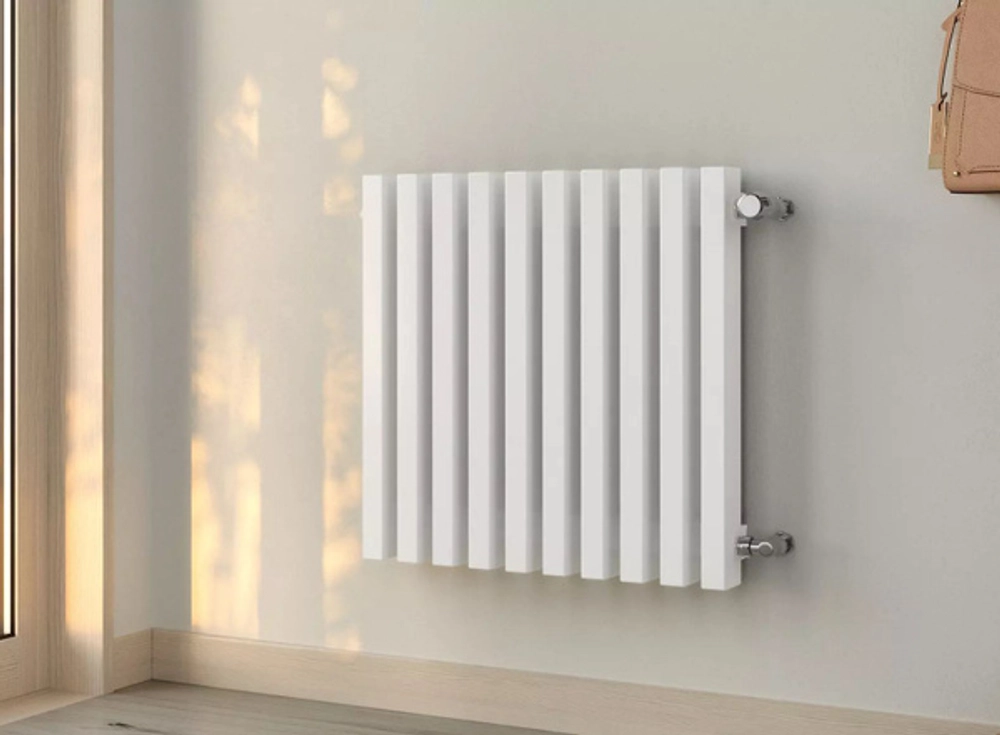

Боковое подключение — один из самых распространенных способов монтажа отопительных приборов. Патрубки находятся сбоку радиатора: в классическом варианте подающая труба подключается к верхнему патрубку, а обратная — к нижнему с той же стороны.
Такой способ часто встречается в многоквартирных домах, особенно при стандартной вертикальной разводке отопления. Его удобно использовать и при замене старых батарей, поскольку существующее расположение труб обычно позволяет установить новый радиатор без переделки коммуникаций.
Главные преимущества боковой схемы — простота монтажа и удобный доступ к запорной арматуре и терморегулятору. При правильном подключении она обеспечивает эффективное распределение теплоносителя внутри радиатора и для стандартных по длине приборов часто оказывается оптимальным решением с точки зрения эффективности, стоимости монтажа и удобства обслуживания. Модели с боковым подключением — от компактных до крупноформатных — можно посмотреть в разделе каталога «Радиаторы с боковым подключением».
Почему подачу подключают сверху
При классическом боковом подключении горячий теплоноситель подается в верхнюю часть радиатора. Это использует естественное стремление нагретой воды подниматься вверх и способствует более равномерному прогреву прибора. Обратный теплоноситель выводится через нижний патрубок — радиатор получает горячую воду сверху и отдает остывший теплоноситель снизу.
Важно не перепутать направление движения воды: производитель PURMO прямо указывает, что при одностороннем боковом подключении подающая линия должна подключаться сверху, а обратная — снизу. Для некоторых моделей неправильное подключение приводит к заметному снижению тепловой мощности, поэтому при монтаже и замене старых радиаторов стоит заранее определить, какая труба является подачей, а какая — обраткой.
Диагональное подключение радиатора
Отдельно стоит рассмотреть диагональную схему — разновидность бокового подключения, при которой подача подключается сверху с одной стороны радиатора, а обратка — снизу с противоположной.
Такой вариант позволяет теплоносителю пройти через большую часть отопительного прибора и обеспечивает более равномерный прогрев длинных моделей. Диагональное подключение особенно актуально для широких радиаторов, где односторонняя боковая схема хуже распределяет тепло по всей длине: например, для радиаторов длиной более 2000 мм или для приборов, у которых длина значительно превышает высоту, производители часто рекомендуют именно проточную (диагональную) схему.
Если стоит задача получить максимальную теплоотдачу от длинного радиатора, не стоит автоматически выбирать обычное одностороннее подключение — сначала нужно свериться с рекомендациями производителя для конкретной модели.
Нижнее подключение радиатора

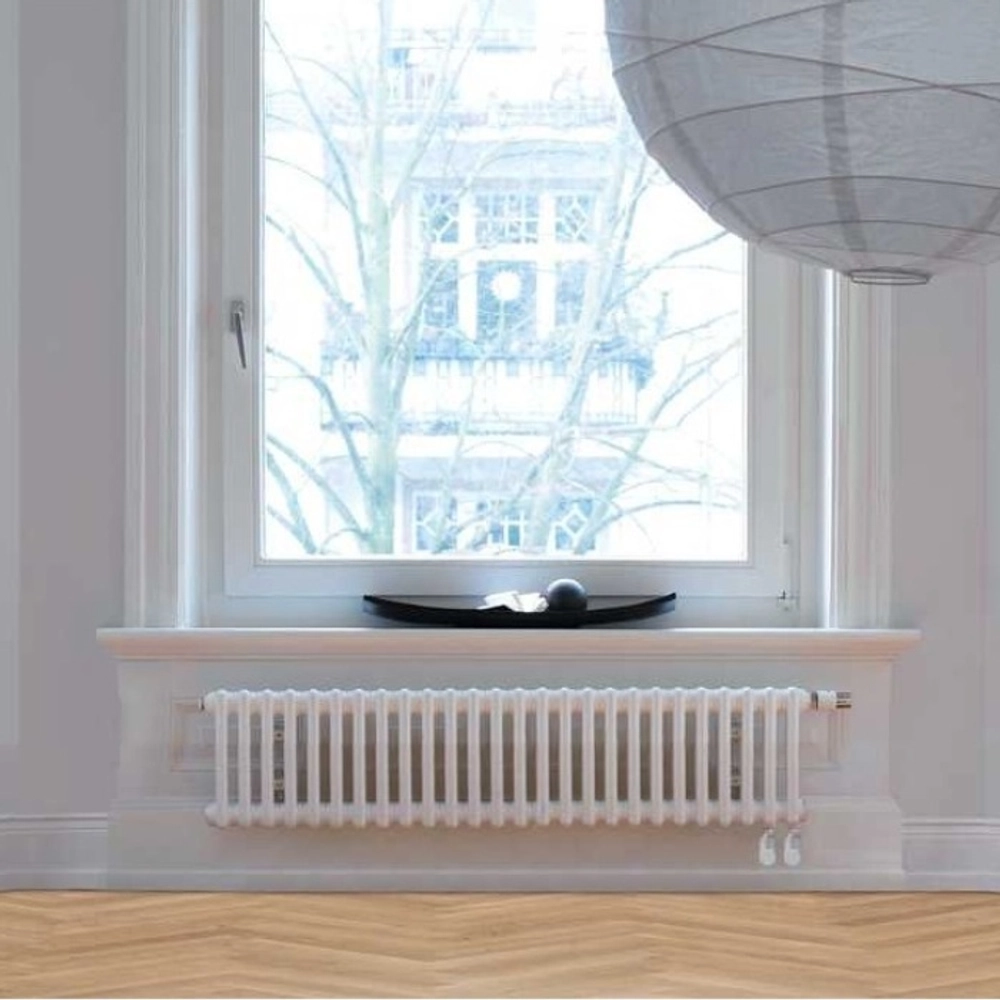

При нижнем подключении подающая и обратная трубы подходят к нижней части отопительного прибора. В зависимости от конструкции радиатора патрубки могут располагаться по краям или ближе к центру.
Главное преимущество такой схемы — эстетика. Трубы можно подвести из пола или нижней части стены, благодаря чему инженерные коммуникации становятся практически незаметными. Именно поэтому нижнее подключение особенно востребовано в современных интерьерах, где важно сохранить чистую геометрию пространства: его часто выбирают при ремонте в новостройках, строительстве частных домов и проектировании дизайнерских интерьеров.
Современные стальные панельные радиаторы выпускаются специально для нижнего подключения — конструкция такого прибора уже предусматривает правильное распределение теплоносителя внутри, поэтому характеристики одной схемы нельзя переносить на все типы отопительных приборов. У некоторых моделей PURMO предусмотрены отдельные нижние патрубки и встроенный термостатический клапан, а KERMI предлагает радиаторы как с боковым, так и с центральным нижним подключением — это дает больше свободы при проектировании системы. Ассортимент моделей с заводским нижним подключением собран в разделе «Радиаторы с нижним подключением».
Нижнее подключение: влияет ли оно на теплоотдачу?
Это один из самых частых вопросов при выборе отопительного оборудования, и ответ здесь зависит от конструкции радиатора.
Если взять обычный радиатор, рассчитанный прежде всего на боковое подключение, и произвольно перевести его на нижнюю схему, эффективность действительно может снизиться. Но современные радиаторы с заводским нижним подключением проектируются с учетом особенностей движения теплоносителя — у них может быть предусмотрен специальный внутренний клапан или конструктивное решение, направляющее поток в нужную часть прибора. В этом случае нижняя схема является штатной и не означает автоматического снижения эффективности.
Поэтому некорректно утверждать, что нижнее подключение радиатора всегда менее эффективно, чем боковое. Правильнее ориентироваться на техническую документацию конкретной модели и на условия, при которых производитель указывает ее номинальную тепловую мощность, а не на общее правило «для всех радиаторов».
Однотрубная и двухтрубная система: при чем тут байпас
Выбор схемы подключения радиатора зависит не только от самого прибора, но и от типа системы отопления в доме или квартире.
В двухтрубной системе к каждому радиатору подходят две отдельные магистрали — подающая и обратная. Приборы подключаются параллельно, поэтому температура теплоносителя на входе в каждый радиатор примерно одинаковая, а боковое, диагональное и нижнее подключение работают предсказуемо и в соответствии с рекомендациями производителя.
В однотрубной системе (в быту ее часто называют «ленинградкой») все радиаторы подключены последовательно к одному стояку: теплоноситель проходит через один прибор, слегка остывает и идет к следующему. Здесь принципиально важен байпас — перемычка на основной трубе рядом с радиатором. Без байпаса перекрытие или демонтаж одного радиатора остановит циркуляцию по всему стояку; с байпасом часть теплоносителя всегда идет в обход прибора, и систему можно обслуживать без отключения соседних батарей.
Для однотрубной системы с байпасом чаще применяют боковое или диагональное подключение — они проще совместимы с последовательной разводкой. Нижнее подключение в такой схеме тоже возможно, но требует более тщательного расчета и, как правило, отдельного проекта, поэтому перед установкой стоит уточнить совместимость выбранной модели радиатора с типом вашей системы отопления.
Когда стоит выбрать боковое подключение
Боковая схема хорошо подходит для квартир с традиционной разводкой отопления, особенно при замене существующих батарей без капитальной реконструкции системы, а также в ситуациях, когда трубы уже выведены сбоку от прибора.
Боковое подключение удобно и с точки зрения обслуживания: запорная арматура, терморегулятор и другие элементы находятся в доступной зоне, а радиатор можно относительно быстро демонтировать. Для стандартных по длине радиаторов одностороннее боковое подключение обычно дает хороший баланс эффективности, стоимости монтажа и простоты эксплуатации.
Когда лучше выбрать нижнее подключение
Нижнее подключение особенно уместно при строительстве нового объекта или капитальном ремонте, когда расположение труб можно заранее спроектировать под будущее отопительное оборудование.
Оно хорошо подходит для современных интерьеров, где открытые трубы нежелательны: подводку можно выполнить из пола или скрыть в нижней части стены, оставив видимым только сам радиатор и аккуратный узел подключения. Нижняя схема также востребована для дизайнерских и вертикальных радиаторов — многие производители выпускают приборы с несколькими вариантами подключения, что позволяет подобрать решение под архитектуру помещения.
Как подключение влияет на длинные радиаторы
Длина отопительного прибора имеет большое значение при выборе схемы подключения. У короткого радиатора теплоноситель сравнительно легко распределяется по всей площади, поэтому стандартное боковое подключение часто работает эффективно.
У длинного радиатора ситуация меняется: если подача и обратка находятся рядом с одного края, часть прибора, расположенная дальше от точки подключения, может прогреваться менее равномерно, и фактическая теплоотдача всей конструкции окажется ниже ожидаемой. Именно поэтому для длинных радиаторов часто рекомендуют диагональную или проточную схему — она дает более равномерное распределение температуры по всей длине.
Для дизайнерских и трубчатых радиаторов этот вопрос также решается индивидуально: нельзя автоматически считать, что любая высокая или длинная модель должна подключаться по одной и той же схеме.
Как выбрать подключение для трубчатого радиатора
Трубчатые радиаторы отличаются большим разнообразием конструкций: среди них есть горизонтальные, вертикальные, многорядные и дизайнерские модели, поэтому схема подключения выбирается с учетом конкретного изделия.
Если трубчатый радиатор устанавливается вместо старой батареи и трубы уже выведены сбоку, боковая схема часто оказывается самым рациональным вариантом. Если же радиатор устанавливается в новом интерьере со скрытой прокладкой труб, стоит рассмотреть нижнее подключение — если оно предусмотрено конструкцией выбранной модели.

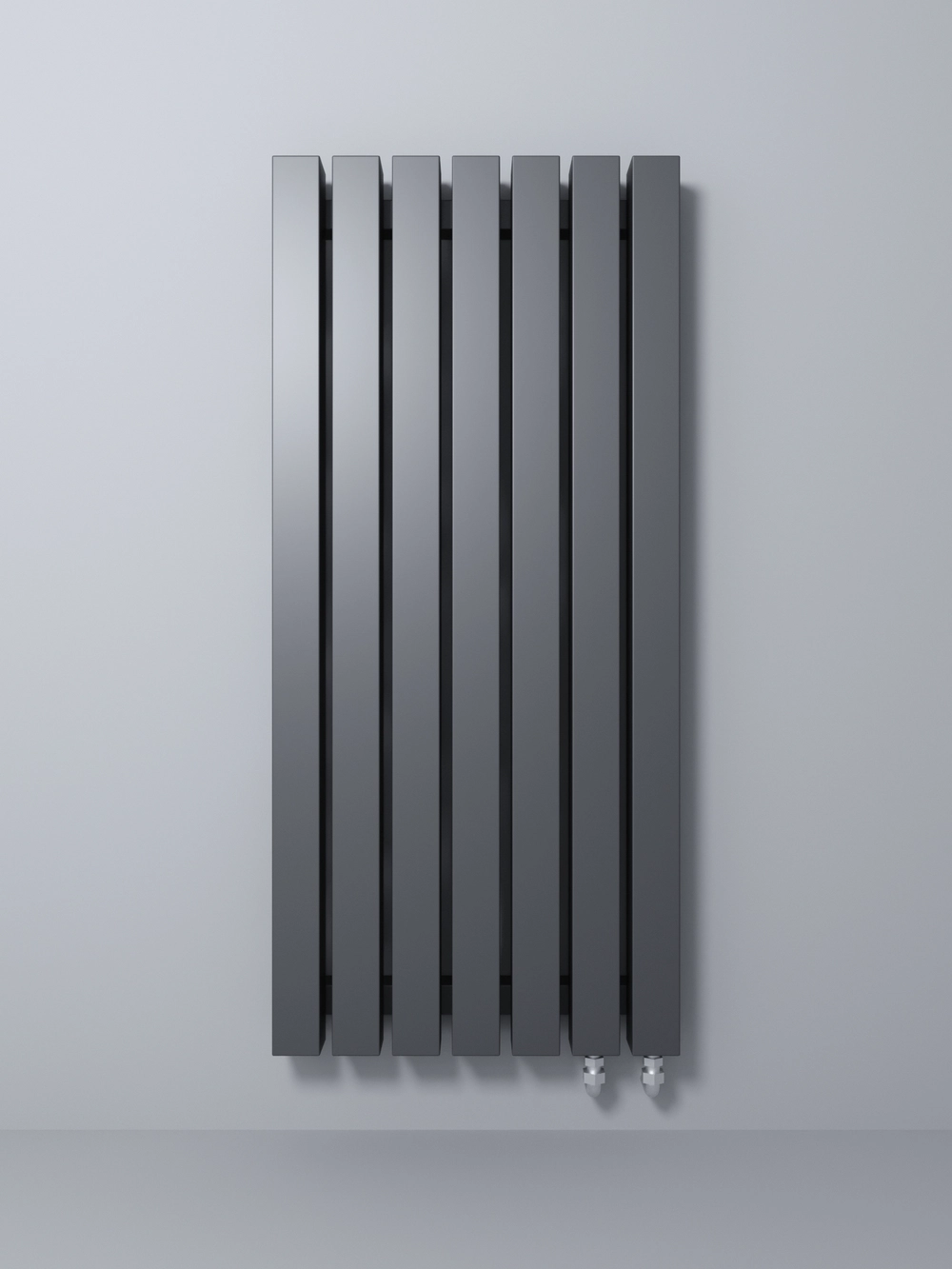

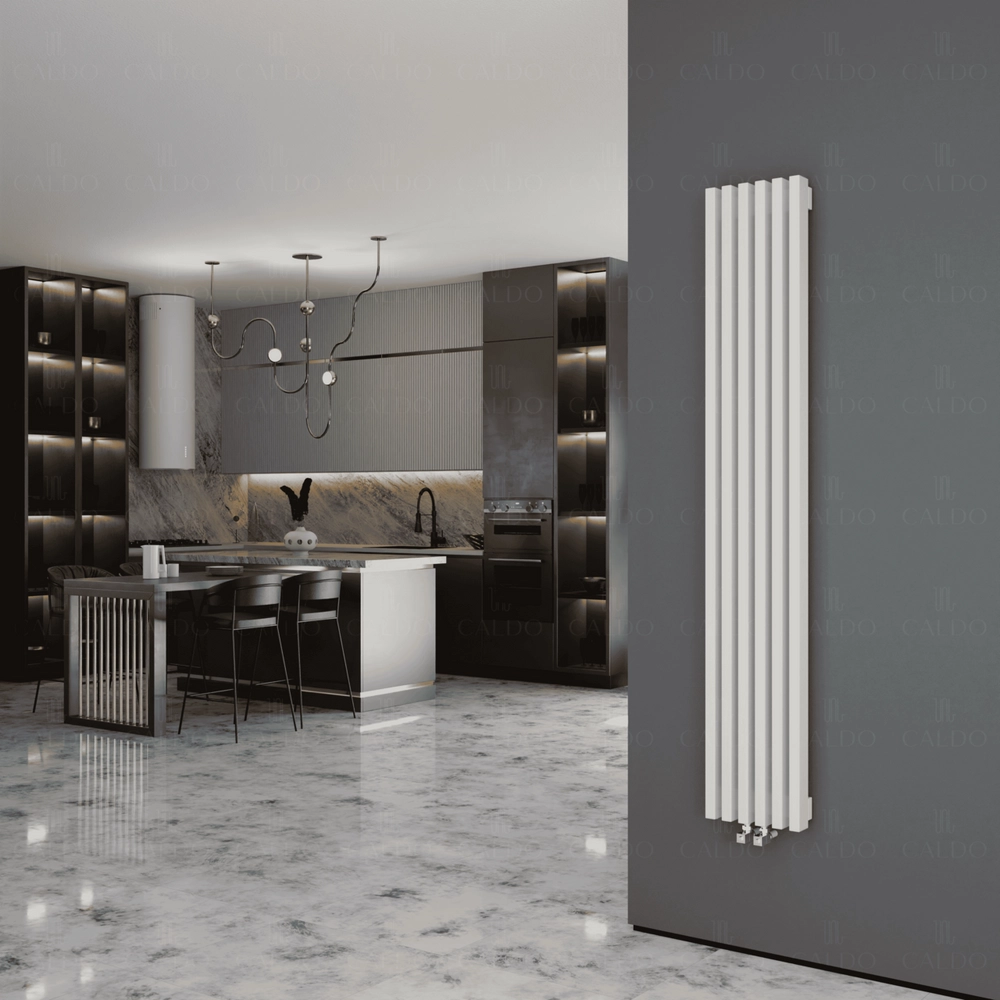

Для высоких вертикальных радиаторов особое внимание стоит уделить расположению патрубков и направлению движения теплоносителя: важно не только эстетично скрыть трубы, но и обеспечить правильную циркуляцию воды внутри прибора. Перед покупкой рекомендуем свериться с техническим паспортом модели — весь ассортимент трубчатых радиаторов с указанием доступных схем подключения представлен в каталоге трубчатых радиаторов RadiatorStore.
Какие ошибки при подключении радиатора встречаются чаще всего
Даже качественный отопительный прибор может работать неэффективно, если его подключить неправильно.
Одна из самых серьезных ошибок — перепутать подачу и обратку. При боковой схеме горячий теплоноситель обычно должен поступать в верхнюю часть, а остывшая вода уходить через нижний патрубок; производители прямо предупреждают, что обратное подключение существенно снижает тепловую мощность.
Еще одна распространенная проблема — выбор схемы без учета длины радиатора. Стандартное одностороннее подключение не всегда оптимально для очень длинного прибора: в таких случаях стоит рассмотреть диагональное или проточное подключение, если оно предусмотрено производителем.
Не стоит выбирать нижнее подключение только потому, что оно выглядит аккуратнее. Сначала нужно убедиться, что конкретная модель радиатора рассчитана на такую схему: если прибор не предназначен для нижнего подключения, произвольное изменение схемы может ухудшить циркуляцию теплоносителя и снизить теплоотдачу.
И последняя частая ошибка — ориентироваться исключительно на паспортную мощность радиатора без учета условий ее расчета. Производитель указывает тепловую мощность для определенных условий, включая температуру подачи и обратки, а при изменении температурного режима и схемы подключения фактическая теплоотдача тоже меняется.
Какое подключение выбрать для квартиры
Для квартиры выбор во многом зависит от существующей системы отопления. При стандартной замене батарей в многоквартирном доме чаще всего проще сохранить боковое подключение — это позволяет использовать существующую разводку труб и не проводить масштабные работы.
Если квартира в новостройке и отопление проектируется с нуля, можно рассмотреть нижнее подключение — особенно для современных интерьеров, где трубы прокладываются скрыто. При центральном отоплении также важно учитывать параметры самой системы: рабочее давление, температуру теплоносителя и особенности разводки — радиатор и арматура должны соответствовать техническим требованиям конкретного объекта.
Какое подключение выбрать для частного дома
В частном доме возможности значительно шире, поскольку схему отопления можно спроектировать заранее. При традиционной открытой или закрытой разводке подойдет боковое подключение, если оно соответствует конструкции радиатора; при скрытой прокладке труб чаще выбирают нижний вариант.
Если в доме используются длинные радиаторы, панорамные окна или дизайнерские отопительные приборы, схему подключения лучше определить еще на этапе проектирования — это позволит правильно расположить трубопроводы, подобрать подходящую арматуру и избежать ситуации, когда готовый радиатор приходится адаптировать под уже смонтированную систему. Особенно важно учитывать параметры современных низкотемпературных систем: при меньшей температуре теплоносителя точность подбора мощности и равномерность распределения тепла становятся еще более значимыми.
Что выбрать для максимальной эффективности
Если главная задача — получить максимально эффективный обогрев, начинать нужно не с выбора между боковым и нижним подключением, а с подбора самого радиатора и правильного расчета его мощности. Затем определяется схема разводки труб, расположение прибора и предполагаемый способ подключения — и только после этого выбирается конкретная модель и арматура.
Для стандартного радиатора в квартире боковое подключение остается практичным и проверенным решением. Для современных систем со скрытой разводкой нижнее подключение позволяет сохранить аккуратный внешний вид помещения. Для длинных отопительных приборов может потребоваться диагональная или проточная схема, обеспечивающая более равномерное распределение теплоносителя по всей длине.
Окончательный выбор всегда стоит делать по инструкции производителя конкретной модели: даже внешне похожие радиаторы могут иметь разные внутренние конструкции и требования к подключению.
Боковое или нижнее подключение радиатора — это не вопрос универсального «лучше» или «хуже». Правильная схема зависит от конструкции отопительного прибора, его размеров, типа системы отопления и способа прокладки труб.
Боковое подключение остается одним из наиболее универсальных решений для квартир и систем с уже существующей разводкой: оно удобно при замене старых батарей, отличается простотой монтажа и позволяет эффективно использовать радиаторы стандартных размеров. Нижнее подключение особенно удобно в современных интерьерах, где трубы нужно скрыть, — но требует радиатора, конструкция которого изначально предусматривает такую схему. Для длинных отопительных приборов стоит отдельно рассматривать диагональное или проточное подключение, а для однотрубных систем — не забывать про байпас.
Максимальная эффективность отопления достигается не благодаря самому факту бокового или нижнего подключения, а благодаря правильному сочетанию радиатора, мощности, схемы движения теплоносителя и условий эксплуатации. При выборе стальных трубчатых и дизайнерских радиаторов в каталоге RadiatorStore учитывайте не только высоту, длину и тепловую мощность модели, но и предусмотренный производителем способ подключения — так вы получите одновременно эффективную систему отопления и аккуратный внешний вид интерьера.
